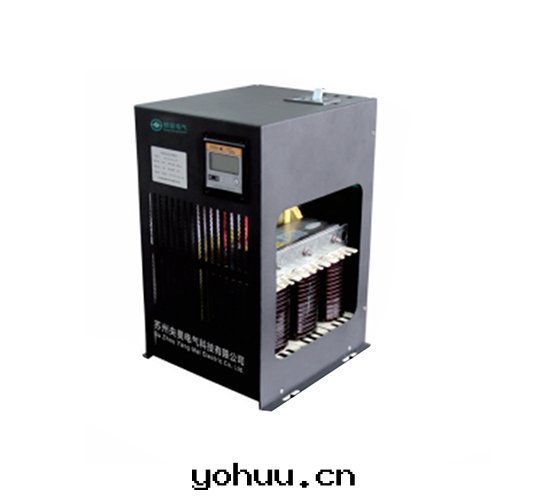

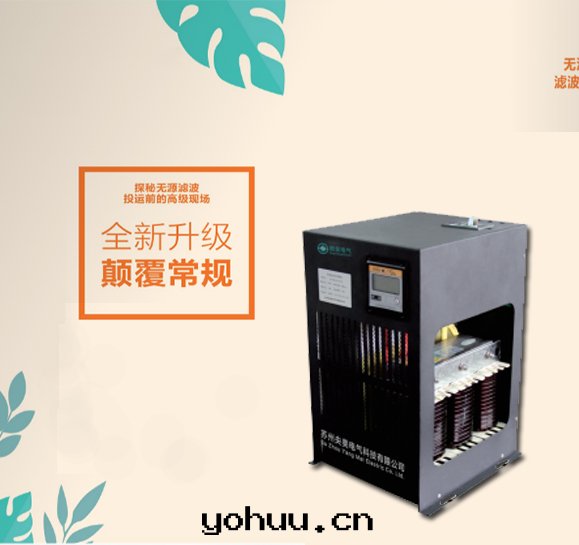

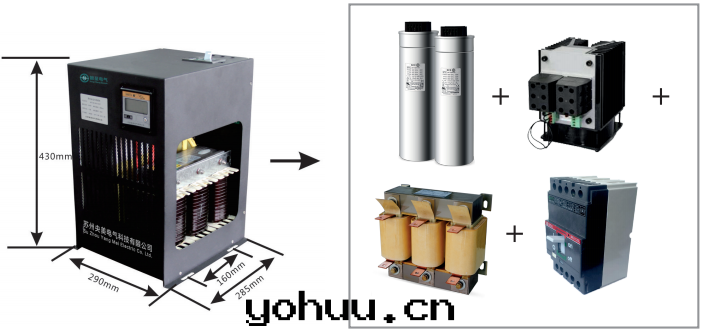

濾波補償模块由濾波電力電容器、濾波電力電抗器、高性能強力接触器或可控矽模块、支架、熔斷器盒及熔芯、高温電缆等組成 容量範圍15kVar到100kVar。（其它規格可要求訂制）有動态分相、三相補償；動态濾波分相、三相補償；接触器或可控矽控制濾波三相補償方案，也可由用戶指定配置方案。
濾波補償模块産品應用于GGD、GCK. GCS、MNS等各種櫃型。

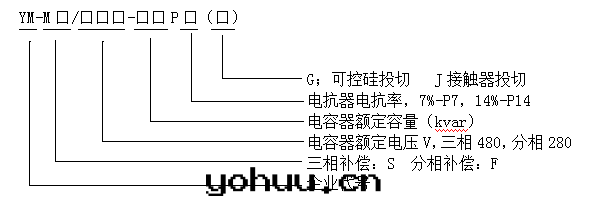

功率（kVar） | 型号規格 | 回路容量（kVar） | 備注 | |
15 | YM-MS/480-15P7J | 5 | 10 | 配合YMJKW使用 |
25 | YM-MS/480-25P7J | 10 | 15 | |
30 | YM-MS/480-30P7J | 15 | 15 | |
40 | YM-MS/480-40P7J | 20 | 20 | |
50 | YM-MS/480-50P7J | 25 | 25 | |
60 | YM-MS/480-60P7J | 30 | 30 | |
功率(kVar) | 型号規格 | 回路容量（kVar） | 備注 | ||
15 | YM-MS/480-15P7G | 5 | 10 | 配合YMJKW使用 | |
25 | YM-MS/480-25P7G | 10 | 15 | ||
30 | YM-MS/480-30P7G | 15 | 15 | ||
40 | YM-MS/480-40P7G | 15 | 25 | ||
50 | YM-MS/480-50P7G | 25 | 25 | ||
60 | YM-MS/480-60P7G | 30 | 30 | ||
項目 | 静态濾波三相共補模块 |
額定電壓和频率 | Un=400V， 50Hz |
最大允許運行電壓 | 1.0xUn連續 1.1 xUn>每天工作8小时 |
最大允許運行電流 | 1.3xln連續 |
接触器 | 電容接触器Ucontrol=230V/400V，50Hz 由功率數控制儀控制或垂直用PLC或電腦控制 |
響應时間 | t≤20ms （可控矽開關） t≤3min （接触器開關） |
密封式電容器 電容器額定電壓 Urat.=250/300/440/480/525V | |
放電 | 放電電阻：放電时間t＜60s 可选快速放電電阻，放電时間t＜3S |
振荡保護 | 如果支路出现振荡，可實现快速保護，響應时間10ms |
濾波電抗器 | 電抗器線圈內置温度保護 非調諧系數P=5.5、7、12.5、14%,其它可定制 |
温度限制（环境温度） | +40℃短期最大 +35℃二十四小时平均最大 +20℃—年平均最大 -10℃最低 |
防保等級 | 模块:IP00 |
熔經保護 | 每組回路均有熔丝保護 |
