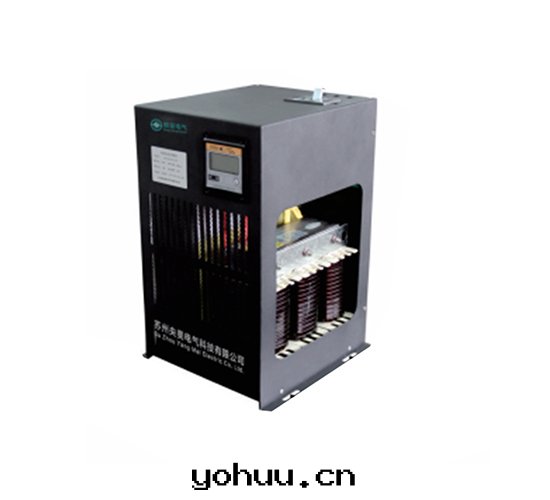

濾波補償模块的工作原理是什么？

濾波補償模块主要用于電力系统中，其工作原理涉及到濾波和補償两个方面，以下是对其工作原理的詳细介紹：

濾波原理

諧波分析：電力系统中的電流和電壓通常不是理想的正弦波，而是包含了各種频率的諧波成分。这些諧波主要是由電力系统中的非線性负载産生的，如变频器、整流器、電弧爐等。諧波的存在会導致電力系统的電能質量下降，引起電气設備的發热、振動、噪聲等問題，甚至会影響設備的正常運行。濾波補償模块通过对電流或電壓信号進行諧波分析，确定其中所含諧波的频率和幅值。

濾波電路：濾波補償模块通常采用濾波電路或有源濾波電路来實现濾波功能。LC 濾波電路由電感（L）和電容（C）組成，根據電感和電容对不同频率信号的阻抗特性，通过合理选擇電感和電容的参數，使濾波電路对特定频率的諧波呈现出低阻抗，從而将諧波電流旁路到大地或電源側，減少諧波在電力系统中的傳輸。例如，对于 5 次諧波，設計一个 LC 濾波器，使其对 5 次諧波的阻抗遠小于基波阻抗，这样 5 次諧波電流就会主要通过濾波器支路流通，而不会流入负载或電网其他部分。

有源濾波：有源濾波電路則是通过檢測電力系统中的諧波電流，然後由功率電子器件産生一个与諧波電流大小相等、方向相反的補償電流，将諧波電流抵消掉。有源濾波器具有響應速度快、濾波效果好等優點，能夠實时跟蹤電力系统中的諧波变化，对各種频率的諧波都能進行有效的濾波。

補償原理

无功功率補償：在電力系统中，感性负载（如電動機、变壓器等）会消耗大量的无功功率，導致功率因數降低。无功功率的存在会增加電力系统的傳輸損耗，降低電力設備的利用率。濾波補償模块中的補償部分通常采用電容器来進行无功功率補償。電容器在交流電路中能夠提供容性无功功率，与感性负载消耗的感性无功功率相互抵消，從而提高功率因數。當檢測到電力系统中的功率因數較低时，濾波補償模块会投入相應的電容器組，向系统中注入容性无功功率，使功率因數恢複到合理範圍內。

自動控制与調节：濾波補償模块通常配備有自動控制裝置，能夠實时监測電力系统的運行参數，如電壓、電流、功率因數等。根據监測到的参數，自動控制裝置会自動調整濾波電路和補償電路的工作狀态，以實现濾波和補償效果。例如，當系统中的諧波含量發生变化时，自動控制裝置会調整有源濾波器的輸出，使其能夠及时有效地補償諧波電流；當功率因數發生变化时，会自動投切電容器組，以保持功率因數的穩定。

濾波補償模块通过濾波電路对電力系统中的諧波進行抑制和濾除，通过補償電路对无功功率進行補償，同时借助自動控制裝置實现对濾波和補償过程的控制和調节，從而提高電力系统的電能質量，降低傳輸損耗，保證電力設備的安全穩定運行。
