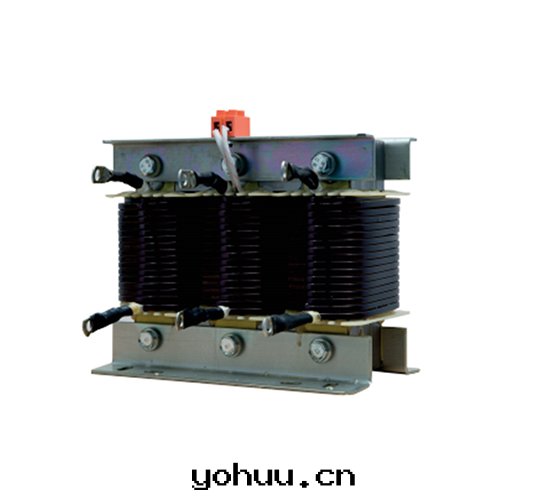

三相三柱電抗器与三相五柱電抗器的應用比較

目前，並联环流的抑制方法主要集中在通过優化控制算法，保證各並联逆变器的輸出一致，为了實现精准控制需要精密的檢測元件、反饋系统、控制及驅動系统，導致逆变器的控制系统变得冗杂，成本、體積都相應地增大。而采用增加零序電抗器的方法則可在保證控制系统不变的情况下獲得更好的並联效果，但增加零序電抗器意味着逆变器成本和體積的增加。本文将通过磁集成技術，在不增加體積的情况下，将共模（零序）電抗器集成到逆变電抗器中。

三相五柱電抗器結構：由于前級濾波電抗器采用3个獨立的單相铁矽粉芯電抗器組成，逆变器內部需要很多的連接結構，導致系统結構複杂，體積、成本相應增加。而采用铁矽粉芯材質作三相電抗器的磁芯，其3 个線圈各自漏感也可構成零序電抗器，其漏磁通主要由横穿过磁芯柱的旁路磁通組成。而旁路磁通增大会使正序感量降低，正序諧波的抑制效果減弱；同时旁路磁通会穿过電感線圈，導致繞組渦流損耗的增加，对電抗器的效率、温升都会産生明顯的影響。電抗器廠家为了保證三相電抗器具有足夠的零序電抗器，在三相磁柱之外增加2 个磁柱，構成三相五柱式的電抗器。

以由两台125 kW 三相逆变器並機組成的250kW 光伏逆变系统为例， 其常用的結構框图如图1所示。其中三相逆变電路采用多電平逆变拓撲，濾波器采用LCL 型濾波器，为了保證濾波器有足夠的零序電抗器，前級濾波電抗器需要采用3 个獨立的單相铁矽粉芯電抗器組成；後級濾波電抗器由于電流諧波較少，可以采用價格相对便宜的三相矽鋼電抗器。
