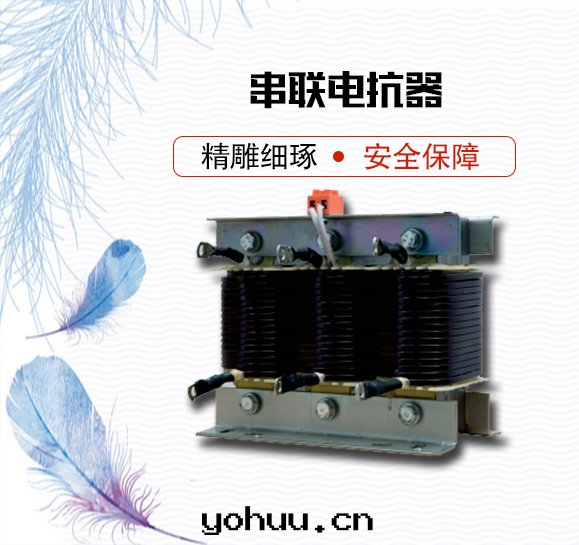

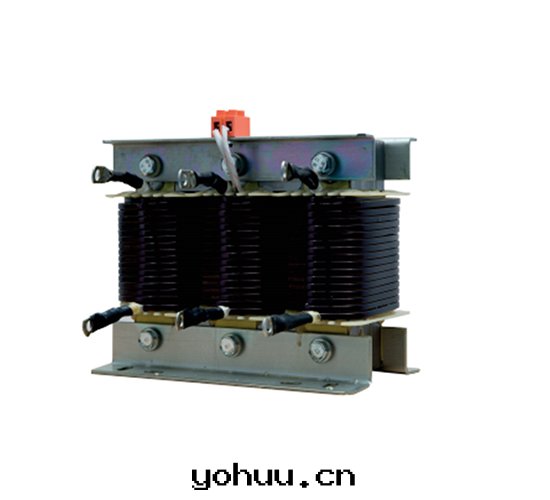

蘇州央美電气YMSG型干式铁芯串联電抗器适用于交流50Hz,額定工作電壓400V的電力系统，YMSG型干式铁芯串联電抗器是電力系统无功補償裝置的重要配套設備。電力電容与干式铁芯串联電抗器串联後，能有效的抑制電网中的高次諧波，限制合闸湧流及操作電壓，改善系统的電壓波形，提高電网功率因數，对電力電容器及其他電力設備的安全運行起到了良好的作用。
電容器在補償性无功率的时候，往往会受到諧波電流，合闸湧流以及操作过壓的影響，造成電容器損壞，为此在電容器前加裝串联電抗器，用以抑制和吸收諧波，保護電抗器，避免諧波電壓電流和沖擊電壓電流的影響，改善電能質量提高系统功率因數，延长電容器使用壽命。
蘇州央美電气科技有限公司 | |||||
三相串联電抗器尺寸参數表 | |||||
電抗器型号 | 适配電容容量（kvar） | 電抗器容量（kvar） | 電感值 （mH） | 外形尺寸 长*宽*高 （mm） | 安裝尺寸 （mm） |
YMCKSG-0.7/0.45-6 | 10 | 0.6 | 3.87 | 185*140*160 | 130*75 |
YMCKSG-0.9/0.45-6 | 15 | 0.9 | 2.58 | 210*165*180 | 180*95 |
YMCKSG-1.2/0.45-6 | 20 | 1.2 | 1.93 | 210*165*180 | 180*95 |
YMCKSG-1.5/0.45-6 | 25 | 1.5 | 1.55 | 230*180*220 | 180*95 |
YMCKSG-1.8/0.45-6 | 30 | 1.8 | 1.29 | 230*180*220 | 180*95 |
YMCKSG-2.4/0.45-6 | 40 | 2.4 | 0.97 | 230*195*220 | 180*110 |
YMCKSG-3.0/0.45-6 | 50 | 3.0 | 0.77 | 230*210*220 | 200*115 |
YMCKSG-0.7/0.48-7 | 10 | 0.7 | 5.14 | 185*140*160 | 130*75 |
YMCKSG-1.05/0.48-7 | 15 | 1.05 | 3.42 | 185*150*160 | 130*85 |
YMCKSG-1.4/0.48-7 | 20 | 1.4 | 2.57 | 210*170*175 | 180*90 |
YMCKSG-1.75/0.48-7 | 25 | 1.75 | 2.05 | 230*180*220 | 180*95 |
YMCKSG-2.1/0.48-7 | 30 | 2.1 | 1.71 | 230*185*220 | 180*100 |
YMCKSG-2.8/0.48-7 | 40 | 2.8 | 1.28 | 230*195*220 | 180*110 |
YMCKSG-3.5/0.48-7 | 50 | 3.5 | 1.03 | 270*210*220 | 200*115 |
1、匹配電容電壓为0.4kv，0.45kv，0.48kv，0.525kv等。
2、電抗率为6%，7%，12%,14%等。
3、工作频率50/60Hz
4、相間電抗率誤差：±10%
5、優質扁鋁漆包線、扁铜漆包線絕缘等級H級。
6、冷卻方式：AN。
7、过载小于1.35倍額定電流下正常運行时，電抗器整體温升小于90K，如裝櫃體需增添通風設備。
