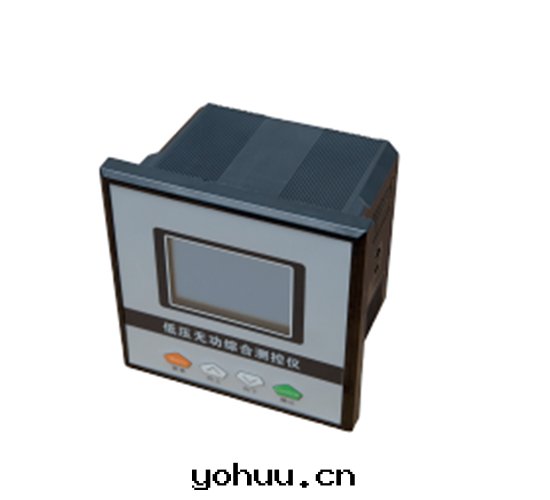

YM-SD-800低壓无功綜合測控儀

YM-SD-800低壓无功綜合測控儀可与本公司生産的YM-A/B/H系列普通電容器、YM-A/B系列抑諧式電容器或 YM-K系列智能動态抑諧式電容器配套使用，具備接線简潔、運行可靠等特點。使用本産品，可以替代现有低壓无功補償櫃上電壓表1只、功率因素表3只、電流表3只，低壓无功補償控制器1台，以及所有電容器指示燈，使用极为简潔，同时可节省大量接線。

1、控制功能

(1)自動、手動控制；

(2)根據受控物理量(功率因數、无功功率、配電電流、電壓)進行自動投切控制；

(3)容量相同的電容器按循环投切原則投切控制,容量不同的電容器按无功缺額选擇投切控制；

(4)在投切電容器之前对投切産生的配電无功和電壓变化進行預測,如預期投切後需逆向操作則不進行投切,防止産生投切振荡。

2、設置功能

(1)CT变比設置；

(2)延时时間設置；

(3)功率因數設置；

(4)保護定值設置。

3、測量功能

(1)配電電壓、電流、功率因數、有功功率、无功功率測量；

(2)電壓、電流的諧波總畸变率以及3~15次的諧波含有率測

量；

(3)櫃內補償无功電流(投運電力電容器電流）測量。

4、通信功能

(1)電容器投運、退運的狀态以及路數。

(2)可与外界進行∪SB接口輸出、電网MODBUS、104等用戶通信規約進行联機通信。

5、保護功能

(1)过壓、欠壓和失壓保護；

(2)振荡投切保護。

6、存儲功能(定制)

(1)可定制數據存儲功能版;对前六个月故障、投切,運行數據進行存儲，方便读取与調用。

1、工作环境

（1）环境温度：-45℃~+55℃。

（2）相对湿度：40℃时20~90%。

2、工作電源

（1）工作電壓：交流50Hz，380V±20%。

（2）功率消耗：小于3W。

3、測量精度

（1）電壓：0.5級。

（2）電流：0.5級。

（3）无功功率：1.0級。

（4）有功功率：1.0級。

（5）功率因素：±0.01。

4、控制精度

（1）功率因素：±0.01.

（2）无功功率：±5%
