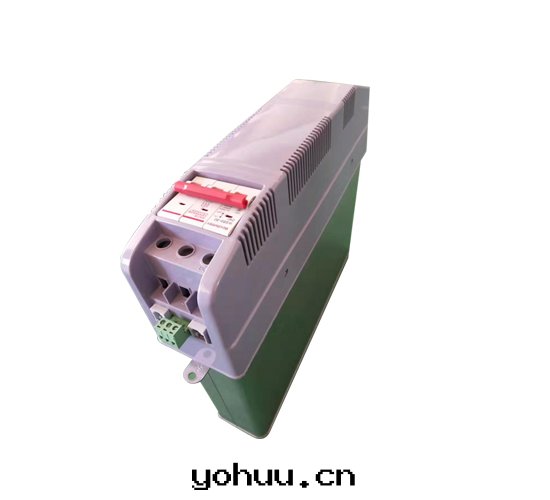

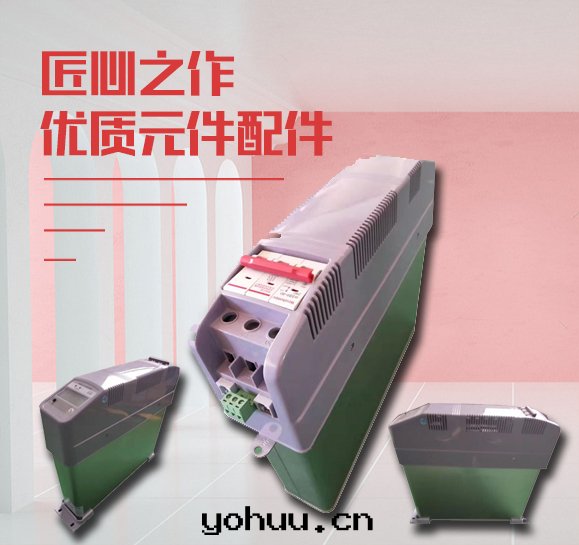

YM-B大容量智能電容器,除具備YM-A系列産品的所有功能外，還可以實现更大補償容量 (40+40kvar),更大分斷能力(采用塑殼斷路器)Icu≥5OKA。
二、産品優勢
1、具備A系列産品的所有功能。
2、B系列産品是在A系列基礎之上的升級版本，除了具備A系列産品所有功能之外,B系列在産品防護等級、單機産品的裝機容量等参數上有較大的提升。
主要應用
智能電力電容器主要應用于電网諧波含量較低的低壓電力系统中，運行可靠，提高系统功率因數，降低線損， 提高電网電能質量。
1、一體化
2、智能化
3、智能控制技術
4、同步零投切開關技術
5、智能組网功能
6、高品質電力電容器
7、液晶顯示界面
8、故障定位技術

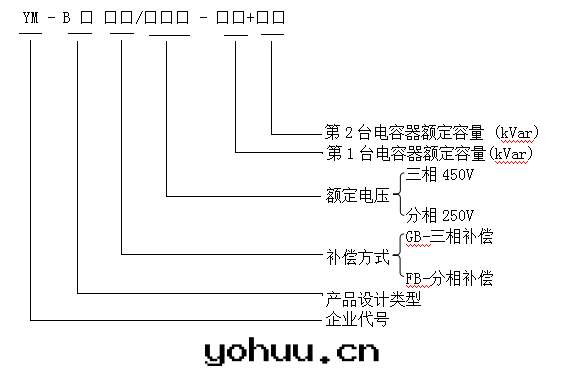

補償方式 | 型号規格 | 外形尺寸mm |
三相 | YM-AGB/450-30+30 | 380*80*350 |
YM-AGB/450-30+20 | 380*80*350 | |
YM-AGB/450-20+20 | 380*80*350 | |
YM-AGB/450-20+10 | 380*80*330 | |
YM-AGB/450-20+15 | 380*80*330 | |
YM-AGB/450-10+10 | 380*80*290 | |
YM-AGB/450-10+5 | 380*80*240 | |
YM-AGB/450-5+5 | 380*80*240 | |
分相 | YM-AFB/250-30 | 380*80*350 |
YM-AFB/250-20 | 380*80*310 | |
YM-AFB/250-15 | 380*80*310 | |
YM-AFB/250-10 | 380*80*240 | |
YM-AFB/250-5 | 380*80*240 |
1、電源条件
（1）額定電壓：AC220V/380V；
（2）電壓偏差：額定電壓±20%；
（3）電壓波形：正弦波，且總畸变率不大于5%;
（4）工频频率：50HZ;
（5）功率消耗：＜0.5W,
2、环境条件
（1）环境温度：-45℃~+55℃;
（2）相对湿度：40℃, 20-90%;
（3）海拔高度：≤4500m。
3、電气安全指标
電气間隙与爬電距離、絕缘強度、安全防護、短路強度、采样与控制電路防護均符合国家電力行業标准 DL/T842-2003 ＜低壓並联電容器裝置使用技術条件》、 GB/T22582-2008 ＜低壓電力電容器功率因數補償裝置》 中对應条款要求。
4、測量精度指标
（1）電壓：≤0.5%;
（2）電流：≤0.5%
（3）功率:≤1%；
（4）功率因數：±0.01；
（5）温度:±1℃。
（6）时間：≤0.1S。
5、同步零投切開關技術指标
（1）零投切偏移度：≤2.5。；
（2）零投切湧流：≤2.5倍額定電流；
（3）耐電壓沖擊：≥AC3500V ( DC5000V )；
（4）耐電流沖擊：≥100倍額定電流
6、无功控制参數
（1）无功容量：單台≤60kVar(三相)、 ≤30kVar (分相)；
（2）联機：≤42台.有控制器≤20台
7、可靠性参數
（1）電气投切壽命：≥100万次；
（2）控制准确率：100%;
（3）電容器容量運行时間衰減率：≤1%/年；
（4）電容器容最投切衰減率：≤0.1%历次；
（5）年故障率：≤0.1%。
