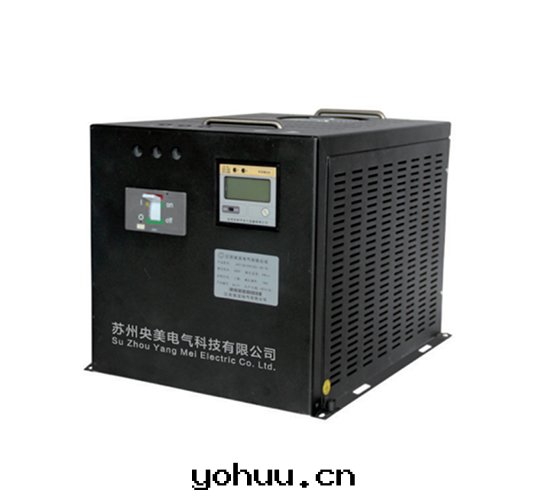

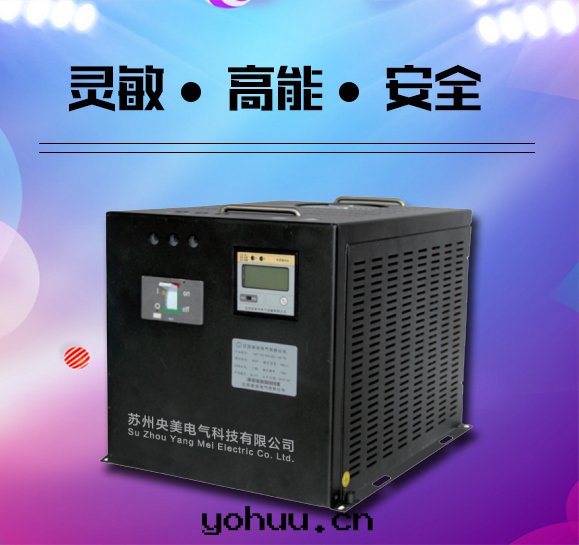

YM-B系列智能抑制諧波式集成電力電容補償裝置(下稱智能抑諧式電容器)是由智能測控單元、同步零投切開關、 智能保護單元、組网單元、顯示單元、两台(△型｝或一台(丫型)純干式高品質濾波電力電容器、高品質铜材電抗器組成的智能无功補償系统。産品具有模块化、标准化、免維護等特性，具有零投切、分級補償、过電流/过電壓/过温度保護、故障自診斷、測量、通信、信号、联機等功能。
YM-B双電抗抑諧式電容器應用于電网諧波含量嚴重的低壓電力系统中，能夠安全可靠運行，不会産生諧波，对諧波无放大作用.並在一定程度上有吸收諧波的功能。有效的提高了系统功率因數，降低统，.提高電网電能質量。
産品優勢
1、双電抗抑諧式系列具備單電抗抑諧系列産品的所有功能。
2、双電抗抑諧式系列在A系列基礎上此産品具備了更高的制造工藝，産品原材料的选取均采用国际化原材料，産品具備了 更優化的投切等級，産品散热及使用便利性均有較大幅度提高。
1、双電抗抑諧式系列具備單電抗抑諧系列産品的所有功能。
2、双電抗抑諧式系列在A系列基礎上此産品具備了更高的制造工藝，産品原材料的选取均采用国际化原材料，産品具備了更優化的投切等級，産品散热及使用便利性均有較大幅度提高。

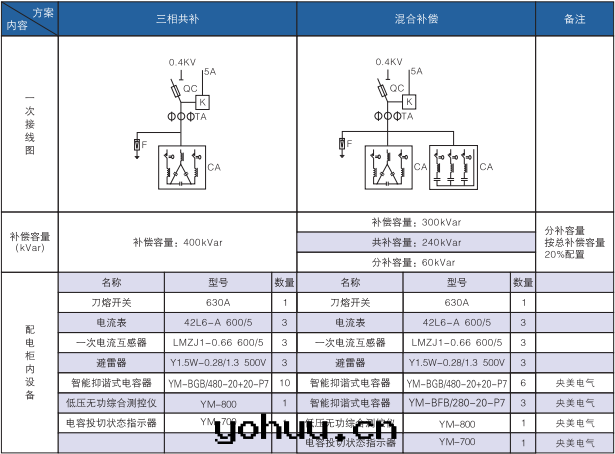

補償 總容量 (kVar) | 共補補償方案 | 混合補償方案 | 低壓无功 綜合測控儀 型号規格 | ||
型号規格 | 數量(台) | ||||
型号規格 | 數量(台) | ||||
200 | YM-AGB/480-40-P7 | 5 | YM-AG8/480-40-P7 | 4 |
YM-800. |
YM-AFB/280-20-P7 | 2 | ||||
240 | YM-AGB/480-40-P7 |
6 | YM-AGB/480-40-P7 | 5 | |
YM-AF8/280-20-P7 | 2 | ||||
300 | YM-AGB/480-40-P7 | 8 | YM-AGB/480-40-P7 | 6 | |
YM-AFB/280-20-P7 | 4 | ||||
480 | YM-AGB/480-40-P7 | 12 | YM-AGB/480-40-P7 | 10 | |
YM-AFB/280-20-P7 | 4 | ||||
560 | YM-AGB/480-40-P7 | 14 | YM-AGB/480-40-P7 | 11 | |
YM-AFB/280-20-P7 | 6 | ||||
600 | YM-AGB/480-40-P7 | 15 | YM-AGB/480-40-P7 | 12 | |
YM-AFB/280-20-P7 | 6 | ||||
1、電源条件
(1 )額定電壓：AC220V/380V;
(2)電壓偏差：額定電壓±20%;
(3)電壓波形：正弦波，且總畸变率不大于5%;
(4)工频频率：50HZ；
(5)功率消耗：＜0.5Wo
2、环境条件
（1）环境温度：-45℃~+55℃；
（2）相对湿度：40℃，20-90%；
（3）海拔高度：≤4500m。
3、電气安全指标
電气間隙与爬電距離、絕缘強度、安全防護、短路 強度、采样与控制電路防護均符合国家電力行業标准 DL/T842-2003《低壓並联電容器裝置使用技術条件》、 GB/T22582-2008《低壓電力電容器功率因數補償裝置》 中对應条款要求。
4、測量精度指标
（1）電壓：≤0.5%;
（2）電流：≤0.5%;
（3）功率：≤1%;
（4）功率因數：±0.01；
（5）温度：±1℃
（6）时間:≤0.1S。
5、同步零投切開關技術指标
（1）零投切偏移度：≤2.5°；
（2）零投切湧流：≤2.5倍額定電流；
（3）耐電壓沖擊:≥AC2500V ( DC5000V )；
(4)耐電流沖擊：≥lOO倍額定電流。
