有源電力濾波器的工作原理

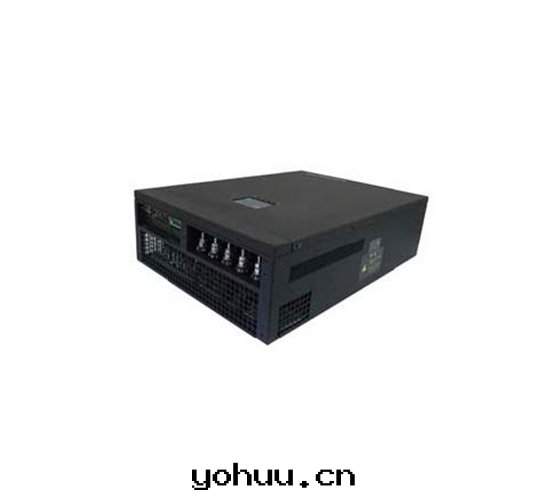

有源電力濾波器是一種用于動态抑制谐波、補償無功的新型電力電子裝置，它能夠对大小和頻率都變化的谐波以及變化的無功進行補償，之所以稱为有源，有源濾波器廠家采用現代電力電子技術和基于高速DSP器件的數字信号处理技術制成的新型電力谐波治理專用設備。它由指令電流運算電路和補償電流發生電路两个主要部分組成。指令電流運算電路實时監視線路中的電流，並将模拟電流信号轉換为數字信号`，送入高速數字信号处理器(DSP)对信号進行处理，将谐波與基波分離，並以脈宽調制(PWM)信号形式向補償電流發生電路送出驱動脈沖，驱動IGBT或IPM功率模块，生成與電网谐波電流幅值相等、极性相反的補償電流注入電网，对谐波電流進行補償或抵消，主動消除電力谐波。

濾波器型号參數：額定谐波補償容量50A/100A/150A/200A，抑制谐波效果达到國标要求，稳态THD可降低至5%以下，額定絕缘電压3000V AC，2500V DC，額定工作電压380V/220V，50Hz，整機功耗小于容量的3%，並聯有源濾波器主要是治理電流谐波，串聯有源濾波器主要是治理電压谐波等引起的問題。有源濾波器同無源濾波器比較，治理效果好，主要可以同时濾除多次及高次谐波，不会引起谐振，但是價位相对高!
