電力電容器的結構

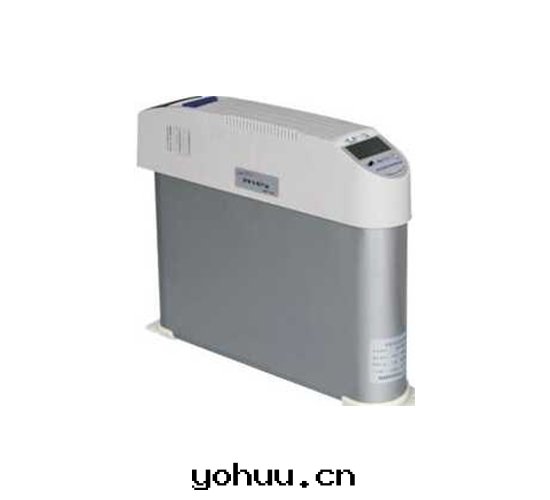

智能電力電容器外壳一般采用薄鋼闆焊接而成，表面塗阻燃漆，壳蓋上焊有出線套管，箱壁側面焊有吊攀、接地螺栓等。大容量集合式電容器的箱蓋上還裝有油枕或金屬膨脹器及压力釋放閥，箱壁側面裝有片狀散热器、压力式温控裝置等。接線端子從出線瓷套管中引出。用一定厚度和层數的固體介質與鋁箔電极卷制而成。若干个電容元件並聯和串聯起来，組成電容器芯子。在電压为10kV及以下的高压電容器内，每个電容元件上都串有一熔丝，作为電容器的内部短路保護。

額定電压在1kV以下的稱为低压電容器，1kV以上的稱为高压電容器，都做成三相、三角形連接線，内部元件並聯，每个並聯元件都有單獨的熔丝；高压電容器一般都做成單相，内部元件並聯。外壳用密封鋼闆焊接而成，芯子由電容元件串並聯組成，電容元件用鋁箔作電极，用複合薄膜絕缘。電容器内衣絕缘油（礦物油或十二烷基苯等）作浸漬介質。當某个元件擊穿时，其他完好元件即对其放電，使熔丝在毫秒級的时間内迅速熔斷，切除故障元件，從而使電容器能继續正常工作。電容器芯子一般放于浸漬劑中，以提高電容元件的介質耐压強度，改善局部放電特性和散热条件。浸漬劑一般有礦物油、氯化聯苯、SF6气體等。
