铁心串聯電抗器與空心串聯電抗器的比較

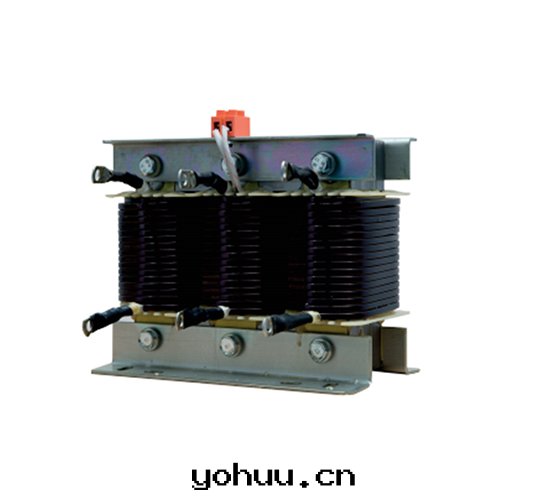

铁心串聯電抗器結構與變压器類似, 但只有一个勵磁線圈, 铁心由若干铁心餅和气隙材料間隔交錯壘疊, 線圈一般使用铜線绕制, 然後在真空条件下使用树脂澆注成一整體。由于铁心存在較多气隙, 在气隙周邊位置的磁场存在邊缘效應, 如果設計不合理会導致線圈産生較大附加損耗和較高的局部温升, 嚴重时会对産品的安全性和壽命産生影響。空心串聯電抗器只有一个單獨的經环氧树脂浸澤的線圈, 多並聯支路結構, 其磁路为空气。線圈一般为鋁線绕組。

铁心串聯電抗器的線圈工藝要求高, 電抗器廠家制造技術由干式變压器演變而来, 較成熟, 特别是真空澆注保證了对線圈内气泡數量的有效控制。空心串聯電抗器的線圈为常压下浸潤树脂, 不可避免地在線圈绕制内部存在气泡。但是由于空心串聯電抗器的線圈绕組通常全部为並聯結構,层間電压幾乎为零, 只存在較小的匝間電压, 線圈中气泡局放問題一般並不会造成嚴重後果。

铁心串聯電抗器由于矽鋼片的磁伸縮引起的铁心振動, 铁餅之間、铁餅與上下铁扼之間的電磁吸力的周期變化産生的振動, 使得铁心産品的噪音較空心産品高。为了降低噪聲, 铁心串聯電抗器的磁密選取一般比同容量變压器的磁密要低一些。目前, 由于電抗器制造水平的提高, 單台容量小于l000kvar産品的噪聲基本可以控制在60dB以下。空心産品为一个經树脂浸潤, 後整體固化的線圈, 由于其沒有铁心、連接部件少、結構整體性好, 因此噪聲比同容量的铁心産品要低。

铁心串聯電抗器,由于铁心的存在使得絕大數多磁力線被控制在铁心中,漏磁少,一般不会对周围産生電磁污染,不会影響一些控制設備的正常工作。但是空心産品其無閉合磁回路,磁场發散嚴重, 对周围有較強的電磁污染。一般在1.7倍電抗器線圈外徑范围内不允許有金屬閉合回路, 不允許安裝金屬栅欄。絕不允許将空心串聯電抗器安裝于封閉的金屬外壳内。由于空心串聯電抗器对外界磁场干擾嚴重,对電子産品影響較大,需遠離居民區、高层建築, 特别是電子産品使用較多的控制中心。铁心串聯電抗器占地面積小,对周围环境沒有太大影響, 适用于高层建築、負荷中心、人員密集和安全性能要求較高的场合。一般安裝于戶内, 配外壳後可安裝于戶外, 安裝簡便, 可靠性高。空心産品占地面積大, 一般为铁心産品的2-3倍, 大容量産品一般安裝于戶外。
